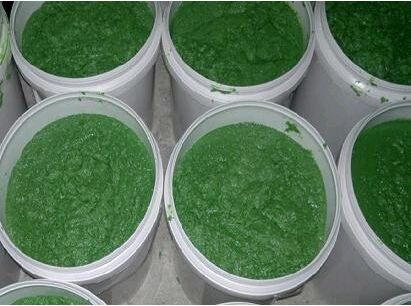

高温乙烯基胶泥应用范围及适用范围



高温乙烯基胶泥【乙烯基树脂】厂家由于环氧乙烯基酯玻璃鳞片上述提及的各种优点，使其在各方面得到广泛地应用，主要包括:

a) 脱硫装置设备(FGD)、排烟烟囱;

b)污水处理的设备、混凝土池和槽;

c)化学工业中的贮槽、贮罐;

d) 石油化工管道内衬;e)海洋构筑物。其中目前FGD和海洋工程中的防腐蚀是其 主要的用途

排烟脱硫装置中的应用

这是乙烯基酯玻璃鳞片涂料衬里应用最为成功的领域之一大型的钢制湿法脱硫装置中，由于存在较强的腐蚀性气体、高温和磨擦等使用条件，若不进行防腐蚀处理，一年内就会恶化，即使是不锈钢也不能很好地达到使用要求。20多年的实践证明，在各种防腐蚀材料中，VEGF涂料是最为合适的，它有效地用于发电厂、钢铁厂、有金属厂、化工厂和垃圾焚化等部门的烟气脱硫装置中(FGD)，

一·烟气脱硫装置、各种化工设备等的衬里主体（脱硫塔、吸收塔、净烟道位置、脱硫塔喷淋段、烟气进口、搅拌位置、污水池)

适用范围：

火力发电厂烟气排放温度有时可达到160℃以上，并且经过脱硫装置后形成的SO3-2、SO4-2根有很强的化学活性和渗透能力，因此，脱硫吸收塔防腐内衬必须具有极好的耐高温性能、耐化学腐蚀性和高的抗介质渗透性。耐温型玻璃鳞片胶泥，由于采用乙烯基树脂加特定辅料，用专用机械器具在特定的环境中配制而成（膏状的，用抹压方法施工），从而具有更好的热稳定性，耐温性能可以达到180℃，另外由于玻璃鳞片的多层平行排列，大大延长了渗透路径，具有优异的抗渗性能。鳞片胶泥衬里中玻璃鳞片在树脂中的非连续分布，使鳞片胶泥衬里具有理想的抗应力破坏失效能力，从而更适合大型和有温度变化设备的内衬防腐。

二·钢结构表面除油去污，除锈等级不低于Sa2.0或St3标准；混凝土表面清理干净，表面含水率 ＜6％，底漆涂刷1至2道，待干后施工。

·用手工刮刀刮镘成1－2mm（每道）的胶泥层，数小时硬化后再按设计要求施工至规定厚度。

·在弯角或形状突变处适当增加厚度，或用FPR增强，最后用面漆罩面1至2道。 包装和保存 本品用25kg铁桶包装，在阴凉干燥处密闭保存，25℃下有效保存期为三个

三·吸收塔防腐维修一般要施工，温度要在≥3 ℃，湿度在≤85％的情况下才能进行吸收塔防腐，并且在涂抹第一层底料时要每隔4个小时才能进行再次涂抹，并且还要观察外观不能有腊，褶，无碱等杂质，如果是两边的要垂直涂抹，才能保障吸收塔防腐维修的均匀性。

四·海洋平台涂料保护的具体要求是：涂料与钢材表面及各道涂料之间有良好附着力，老化性能好，耐盐雾性能好，耐海水性能好，能形成适当弹性的涂层，满意的表面处理、油漆涂装和固化条件，以及能与阴极保护配套使用等。又海洋平台涂装面积大，一般海洋钻井平台在100000平方米以上，而且从维修的观点，要求涂料使用周期越长越好。涂装配套根据腐蚀部位海洋钻井平台可分三个部位：大气区、飞溅区和全浸区。

五·污水池防腐：在完全凝固的混凝土表面用电动工具去除松动的不规则表面，用清水洗去浮碱及污杂物并晾干再用用腻子添平沟缝凹进处。涂料涂刷按照工程联系单NEPC/CD LX T-122标准要求：干漆膜厚度不小于350微米，本方案设计涂刷1道SP-5282底漆，3道SP-5281环氧重防腐涂料。

六·酸池防腐：2.1、脚手架搭设

脚手架搭设采用双排钢管架搭设，若顶部施工则应采用满堂脚手架。

本文地址：http://www.zqlpjn.com/news/238.html
