描述:玻璃鳞片涂料是在热固性树脂里填充以特殊处理的鳞片状玻璃(含碱玻璃，C玻璃)，同增强用的无碱纤维(无碱玻璃，E玻璃)相比，成份比率完全不同，其组成如表1所示，这些组成的不同，影响了玻璃的各种特性，特别是耐酸性有很大的差异.
玻璃鳞片胶泥干燥的时间及施工中的用量
在烟气脱硫装置中，二氧化硫等腐蚀气体对基体的腐蚀十分严重。枣强联强玻璃钢有限公司引进并开发的FL系列玻璃鳞片胶泥 有效地解决了这一问题，目前已广泛应用于发电厂烟气脱硫装置，以及石油化工、冶金、环保等行业防腐蚀工程。
玻璃鳞片胶泥具有突出的耐化学腐蚀、耐气体渗透、极好的热稳定性和机械性能，能耐有机溶剂和氧化剂。
玻璃鳞片胶泥的性能：
按照常规厚度2mm
拉伸强度 280kg/cm2
伸长率 0.5%弯曲强度 650kg/cm2
弯曲率 6×104kgf/mm2
粘接强度 130-155kg/cm2
气体渗透率 0.0010g/24hrs.m2mmHg/cm
玻璃鳞片防腐涂层的优势：
1、玻璃鳞片涂料是在热固性树脂里填充以特殊处理的鳞片状玻璃(含碱玻璃，C玻璃)，同增强用的无碱纤维(无碱玻璃，E玻璃)相比，成份比率完全不同，其组成如表1所示，这些组成的不同，影响了玻璃的各种特性，特别是耐酸性有很大的差异。
2、玻璃鳞片（Glass Flakes）是一种5微米厚的玻璃碎片。它是由1200℃以上的熔融中碱玻璃，经吹泡、冷却、粉碎、筛选及碾磨等工艺步骤所制得。
以这种玻璃鳞片作为填料的防腐涂层，具有很高的粘结力和优良的耐化学药品及抗老化性能性 玻璃鳞片作用原理施工后的玻璃鳞片涂料中，横纵比高达30-120的扁平型的玻璃鳞片在树脂中呈平行重叠排列的宫式结构，从而形成致密的防渗层结构。
3、腐蚀介质在固化后的树脂中的渗透必须经过无数条曲折的途径，因此在一定厚度的耐腐蚀层中，腐蚀渗透的距离大大的延长，相当于有效地增加了玻璃鳞片防腐层的厚度。

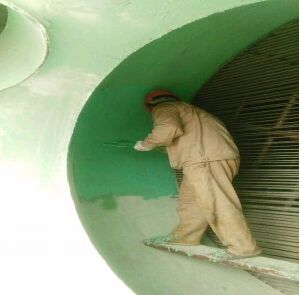

玻璃鳞片胶泥施工用量：
刷、镘刀法规格型号 HW-606底涂 ZFA或GFA胶泥（2mm厚） HW-808面涂施工平均用量 0.2kg/m2 3kg/m2 0.3kg/m2
枣强联强玻璃钢有限公司一直致力于防腐保温工程的技术研究和工程施工，拥有一支技术精湛的专业化防腐工程队伍，施工设备齐全、技术工艺先进、在多次施工过程中积累了丰富的施工经验、竭诚为广大客户服务。欢迎您前来参观、咨询订购。
枣强联强玻璃钢有限公司
