全国服务热线:13011570728
新闻资讯
玻璃鳞片胶泥厂家 枣强联强玻璃钢有限公司
电话:0318-8260299
传真:0318-8221174
邮箱:13011570728@163.com
您当前的位置:首页 > 新闻资讯 > 行业新闻

脱硫塔玻璃鳞片防腐施工要求及注意事项

作者:hengke   来源:枣强联强玻璃钢公司   时间:2017-01-02
描述:鳞片胶泥中的鳞片能够很好的吸收和消除防腐层内部的力,不容易起泡,另外施工相对简单,耐温程度高。

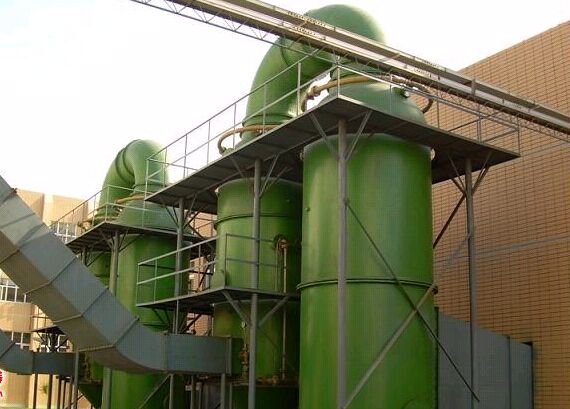

脱硫塔玻璃鳞片防腐

脱硫塔玻璃鳞片防腐施工要求及注意事项

早期的脱硫塔有采用衬胶的,后来因为衬胶的施工复杂性、以及耐温较差,加之成本较高,大部分的脱硫塔都采用玻璃鳞片防腐了。鳞片胶泥中的鳞片能够很好的吸收和消除防腐层内部的力,不容易起泡,另外施工相对简单,耐温程度高。
玻璃鳞片涂料施工简单,可用刷涂、滚筒涂和高压无气喷涂。涂装前必须进行表面处理,除油后用喷砂、喷丸进行去锈及粗化处理。通常用4号砂或20-40目的石英砂,以5-7kg/cm2压缩空气带动砂粒,砂粒以50~70m/s速度从喷嘴中喷出,表面达SIS Sa2.5规格,清除喷砂后的灰尘,在8h小时内进行涂装。
涂装一般在干燥天气进行,温度5℃以上,相对湿度85%以下。用同一种树脂或玻璃鳞片(粒度较小的)作底漆,厚度为50微米,在底漆指触干燥后就涂玻璃鳞片涂料。在涂装时需要留意以下几点:
a.涂料的充分搅拌;
b.涂料基料同固化剂的混合;
c.粘度调整;
d.活性适用期;
e.涂装机具(机械)的清洗与保养;
f.玻璃鳞片尺寸。
关于以上几点,通常按涂料厂规定进行,逐层施工,直至涂到设计厚度,表面用细料或纯树脂罩光一道。完成涂装后,在20℃养护48h以上,进行目测是否存在明显凹凸、脱层、气泡、开裂、异物夹人及不固化缺陷。再用放电式脉冲电火花针孔仪检查针眼、孔隙,用电磁测厚仪测定厚度(钢结构),用巴柯尔硬度计检测硬度。对针眼等缺陷处,要认真修补,首先将缺陷及周围处加工成钵状,铲去原涂层,打毛粗化处理,涂底涂层后再涂玻璃鳞片涂料。
施工后的玻璃鳞片涂料中,横纵比高达30-120的扁平型的玻璃鳞片在树脂中呈平行重叠排列的宫式结构,从而形成致密的防渗层结构。腐蚀介质在固化后的树脂中的渗透必须经过无数条曲折的途径,因此在一定厚度的耐腐蚀层中,腐蚀渗透的距离大大的延长,相当于有效地增加了玻璃鳞片防腐层的厚度。

版权所有:枣强县联强玻璃钢有限公司     公司地址:枣强县富强北路358号     百度地图    站内地图
