玻璃鳞片防腐施工中对于衬里的七项要求

世上任何一个产品的生产或施工过程中都会对环境及其它自然条件有着各种各样的要求，在此，枣强联强玻璃钢公司专业技术人员为您详细解答玻璃鳞片防腐施工中对于衬里的七项要求：

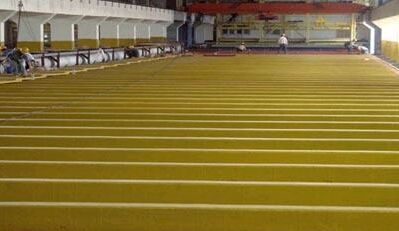

(1)玻璃鳞片防腐施工在除锈结束后8～24h内应进行底涂施工。如果施工面积较大、喷砂施工不能及时全部完成时，当天除锈的部位应在规定时间内完成底涂施工。

(2)按照“玻璃鳞片+色浆+固化剂_+真空搅拌”的次序，在真空搅拌机中配制涂料，搅拌时间控制在3—5min。搅拌好的涂料应在30min内用完，已发生固化的涂料不得继续使用。

(3)固化剂的填加量按质量比应控制在1．5％一2％之间，应根据天气情况进行适当调整。当夏季施工气温较高时，可适当少加；当气温较低时，应适当多加。大面积施工前，应进行配比试验，通过实际试涂效果确定很好配合比。

(4)玻璃鳞片防腐施工应按左右或上下的方向定向进行，以三人一组、两抹一滚的配合方式进行施工。施工时抹刀应与施工面保持30~45的角度，且只能由一端向另一端抹涂而不得做往复操作，以使鳞片受到方向一致的侧推力，呈现垂直于介质渗透方向的倒伏态定向有序排列。滚压可往复进行且用力均匀，起到定型复位、抑制流坠的作用，使涂层薄厚均匀、平整致密。

(5)玻璃鳞片衬里端界面应采用搭接形式，以确保两端面相互紧密闭合。各涂层的端界面应相互错开，使鳞片涂层处于整体封闭状态。

(6)玻璃钢固化后将其边缘的飞边和毛刺打磨平整以利于FRP加强层的封闭和面涂施工。

(7)玻璃鳞片防腐施工时，当上道涂层已达表干(指触干燥，一般为4～8h)时，即可进行下道涂层的施工，面涂施工宜在FRP加强层施工完毕5天后进行。

相关推荐：玻璃鳞片防腐施工
