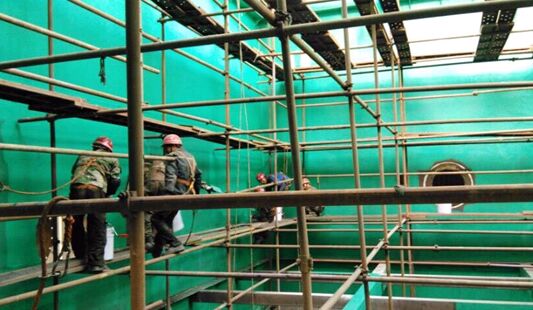

玻璃鳞片胶泥施工

1.玻璃鳞片胶泥耐腐蚀性能好，由于采用基体树脂是高性能的乙烯基树脂，乙烯基树脂具有比环氧树脂更好的耐高温、耐腐蚀性能。

2、较低的渗透率，抗水蒸气渗透率高，比普通的环氧树脂胶泥、涂料高6-15倍，比普通环氧玻璃钢FRP高4倍。

3、具有较强粘接强度>2.0mpa，与混凝土粘接强度>2.5mpa，因此玻璃鳞片胶泥衬层涂层，不易产生龟裂，分层，脱层或剥离，附着力和冲击强度好，从而保证了良好耐蚀性。

4、耐高温，耐热冲击性能好，涂层中含有很多玻璃鳞片，因此清除了涂层和钢铁之间的线膨胀系数的差别，鳞片线膨胀系数11.5x10-6/℃，二者之间较相似，使鳞片胶泥适应温度骤变重腐蚀的环境，如电力系统FGD，在某些非正常，况下，FGD的某些阶段温度可达200-250℃，我们进行耐热冲击试验，把涂有玻璃鳞片胶泥钢板放在100℃沸水和0℃冰水各1小时，经过10次温度骤变试验后没有出现异常现象。

5、耐磨性能好，固化后硬度较高，耐磨性好，玻璃鳞片胶泥耐磨性，130mg（cs-17w-500g，况下）如受到机械损伤时，玻璃鳞片胶泥也是局部的，可以及时修复。

6、施工方便，质量容易保证，固体含量高，一次施工可达1-1.5mm，涂层使用几年后，若出现损坏的，况，只需简单的处理，并可持续使用而不影响性能。

在防腐蚀施工中，无论内衬玻璃钢工艺，还是树脂砂浆施工工艺，均要求树脂有较小的固化收缩率，以减小树脂在固化过程中产生的收缩内应力，从而减少腐蚀失效隐患的产生。因此在防腐蚀施工中要求树脂的收缩率不能太大，否则可能会导致玻璃钢衬里“脱壳"，而引起防腐蚀失效。中国环氧树脂行业协会专家说，根据工程需要所开发的低收缩双酚A乙烯基树脂(891)，固化收缩率为0.014%，比常规乙烯基树脂(固化收缩率为2～4%)小的多，与基础的粘结性好，具有很好的耐化学介质腐蚀、和填料的相容性好，更适合酸洗项目地坪、地沟和地坑的防腐蚀。

本文地址：http://www.zqlpjn.com/bllpjn/215.html
